DESCRIPCIÓN

Overview

Información básica.

N º de Modelo.	CEH-35CA
Tipo	Universal
Peso del bloque	1,13 kilos
Peso del riel	6,14 kilogramos/metro
Carga estática (C0)	64,84 nudos
Carga dinámica (C)	33,35 nudos
Brida	Sin
Enchapado	Opcional
Material del riel	S55c
fila de lanzamiento	80mm
Altura de montaje	48mm
Longitud máxima	4000 milímetros
Longitud del bloque	108mm
Ancho del bloque	70 milímetros
Altura del riel	27,5 mm
Ancho del carril	34mm
Tamaño	35
Paquete de transporte	Caja de madera
Especificación	4000 milímetros
Marca comercial	ZCF
Origen	Porcelana
Código hs	8466910000
Capacidad de producción	200001 metros por año

Descripción del Producto

Descripción del Producto

SERIE ZCF CEH - Guía lineal de buena calidad y buena precisión.

Especificación

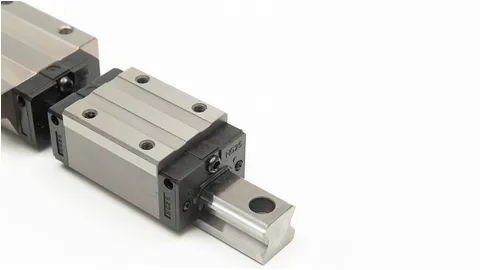

Fotos detalladas

Definición de precisiónNIVEL DE PRECISIÓN
1.LA PRECISIÓN DE LAS GUÍAS LINEALES DE LA SERIE CE SE PUEDE DIVIDIR EN CINCO NIVELES: COMÚN, ALTA, PRECISIÓN, SUPERPRECISIÓN Y ULTRAPRECISIÓN. LOS CLIENTES PUEDEN ELEGIR EL NIVEL DE PRECISIÓN SEGÚN EL REQUISITO DE PRECISIÓN DEL EQUIPO. 2. PRECISIÓN DE LA GUÍA LINEAL NO INTERCAMBIABLE:

3. PRECISIÓN DE LA GUÍA LINEAL NO INTERCAMBIABLE:

MODELO	CE - 15, 20 unidad : mm
NIVEL DE PRECISIÓN	COMÚN	ALTO	PRECISIÓN	ALTA PRECISIÓN	ULTRAPRECISIÓN
	(C)	(H)	(PAG)	(ES)	(ARRIBA)
TOLERANCIA DE H	± 0,1	± 0,03	0-0,03	0-0,015	0-0,008
TOLERANCIA DE N	± 0,1	± 0,03	0-0,03	0-0,015	0-0,008
TOLERANCIA DE H MUTUA	0,02	0,01	0.006	0.004	0.003
TOLERANCIA DE N MUTUA	0,02	0,01	0.006	0.004	0.003
PARALELISMO DE MOVIMIENTO DE C EN A	PRECISIÓN DEL MOVIMIENTO
PARALELISMO DE MOVIMIENTO DE D SOBRE B	PRECISIÓN DEL MOVIMIENTO

MODELO	CE - 25,30 unidad : mm
NIVEL DE PRECISIÓN	COMÚN	ALTO	PRECISIÓN	ALTA PRECISIÓN	ULTRAPRECISIÓN
	(C)	(H)	(PAG)	(ES)	(ARRIBA)
TOLERANCIA DE H	± 0,1	± 0,04	0-0,04	0-0,02	0-0,01
TOLERANCIA DE N	± 0,1	± 0,04	0-0,04	0-0,02	0-0,01
TOLERANCIA DE H MUTUA	0,02	0,015	0.007	0.005	0.003
TOLERANCIA DE N MUTUA	0,03	0,015	0.007	0.005	0.003
PARALELISMO DE MOVIMIENTO DE C EN A	PRECISIÓN DEL MOVIMIENTO
PARALELISMO DE MOVIMIENTO DE D SOBRE B	PRECISIÓN DEL MOVIMIENTO

4. TABLA DE PRECISIÓN DEL MOVIMIENTO

LONGITUD DEL CARRIL (mm)		NIVEL DE PRECISIÓN (μm)
		C	h	PAG	SP	ARRIBA
~	100	12	7	3	2	2
100 ~	200	14	9	4	2	2
200 ~	300	15	10	5	3	2
300 ~	500	17	12	6	3	2
500 ~	700	20	13	7	4	2
700 ~	900	22	15	8	5	3
900 ~	1.100	24	dieciséis	9	6	3
1,100 ~	1.500	26	18	11	7	4
1.500 ~	1.900	28	20	13	8	4
1.900 ~	2.500	31	22	15	10	5
2.500 ~	3,100	33	25	18	11	6
3,100 ~	3.600	36	27	20	14	7
3.600 ~ 4.000		37	28	21	15	7

Proceso de producción

Equipos avanzados y riguroso plan de control de calidad.

Perfil de la empresa

Tecnología de precisión Co., Ltd de Jiangsu ZCF. es un fabricante profesional de guías lineales, módulos lineales y husillos de bolas, etc. Está ubicada en la ciudad de Suzhou, Jiangsu, China. La base de producción cubre 33333 metros cuadrados y tiene un área de construcción de 16000 metros cuadrados en la actualidad. con más de 10 años de esfuerzo de todo nuestro equipo. y también la confianza y el apoyo de nuestros respetados clientes. Tenemos mucha suerte de convertirnos en una marca famosa en China, que fabrica productos estándar internacionales. Nuestro objetivo es servir a clientes en todo el mundo.
